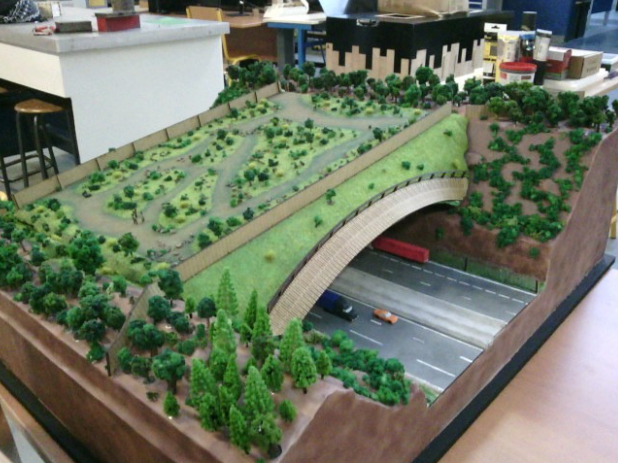

- AC33.01 | Choisir l’ensemble des solutions techniques les mieux adaptées aux contraintes de réalisation Réalisation d'une maquette de passage à faune
Dans le cadre d’un projet encadré, nous avons travaillé sur l’étude d’un futur passage à faune prévu par la SANEF au niveau du col de Saverne. Le CEREMA étant chargé de l’aménagement végétal, notre mission consistait à concevoir une maquette physique représentative de cet ouvrage.
Dans un premier temps, nous avons analysé plusieurs modèles de ponts existants, en étudiant leur structure, leur géométrie ainsi que leurs principes d’aménagement. Cette phase d’analyse comparative nous a permis d’identifier les différentes solutions techniques envisageables et d’évaluer leur pertinence au regard des objectifs du projet, notamment en termes de continuité écologique, de réalisme et de faisabilité.
Nous devions respecter une contrainte forte : les dimensions imposées du socle (800 × 800 mm). À partir de ce cadre, nous avons dû faire des choix techniques adaptés, en sélectionnant une architecture compatible avec cet encombrement tout en conservant les caractéristiques essentielles d’un passage à faune. Cela nous a amenés à arbitrer entre plusieurs solutions possibles, en prenant en compte des critères tels que la stabilité de la maquette, la lisibilité des aménagements et la cohérence globale du projet.
Nous avons ainsi conçu une maquette intégrant des pentes d’accès réalistes, des zones végétalisées et des éléments structuraux représentatifs, tout en adaptant les proportions et les matériaux utilisés aux contraintes de réalisation. Ces choix techniques ont permis d’obtenir un modèle à la fois fonctionnel, fidèle à la réalité et réalisable dans le cadre imposé.
Ce projet m’a permis de développer ma capacité à sélectionner des solutions techniques pertinentes en fonction de contraintes multiples, en justifiant mes choix et en trouvant des compromis entre réalisme, faisabilité et efficacité. Il met en évidence l’importance de l’analyse préalable et de la prise de décision technique dans la réussite d’un projet.

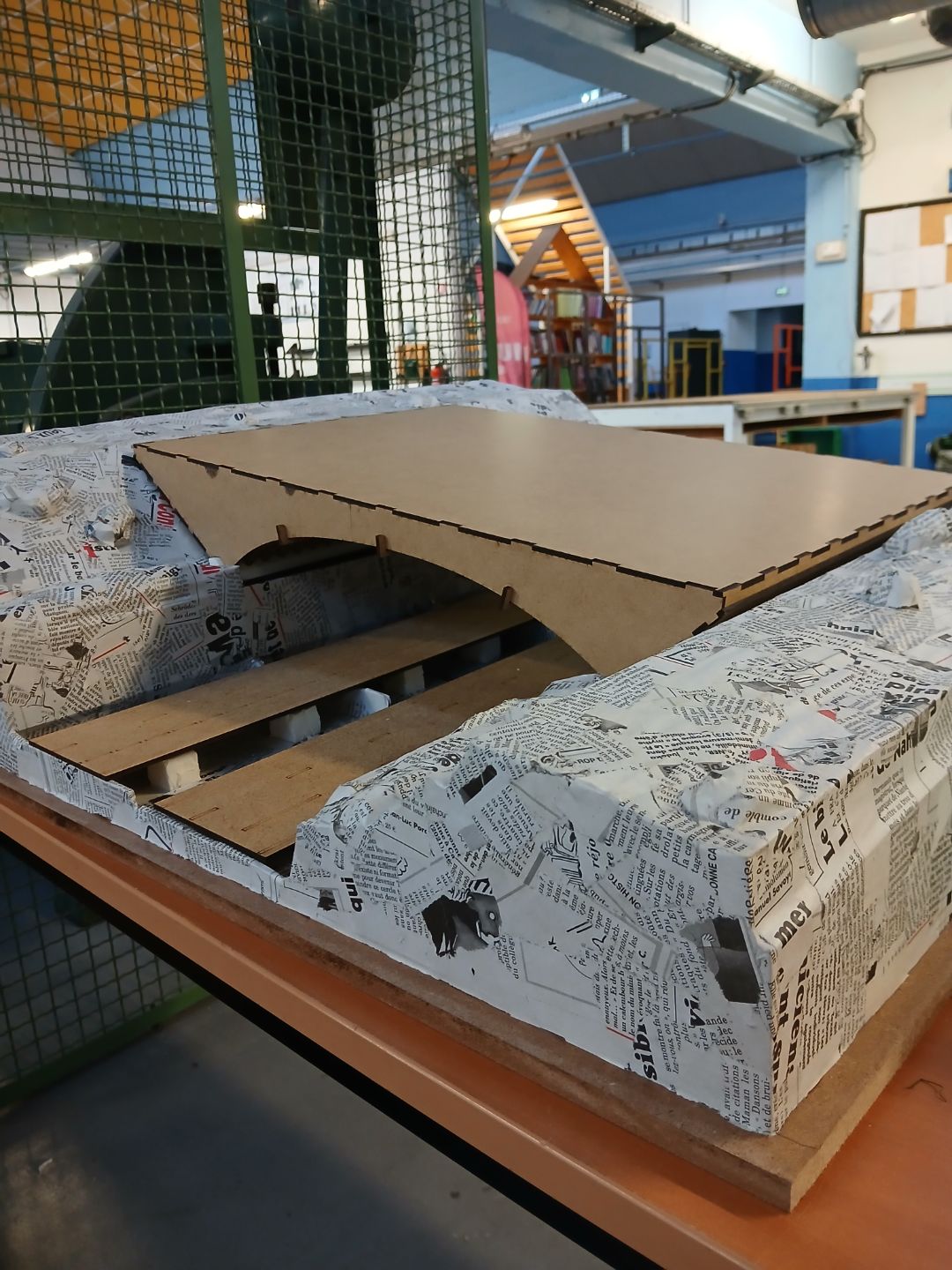

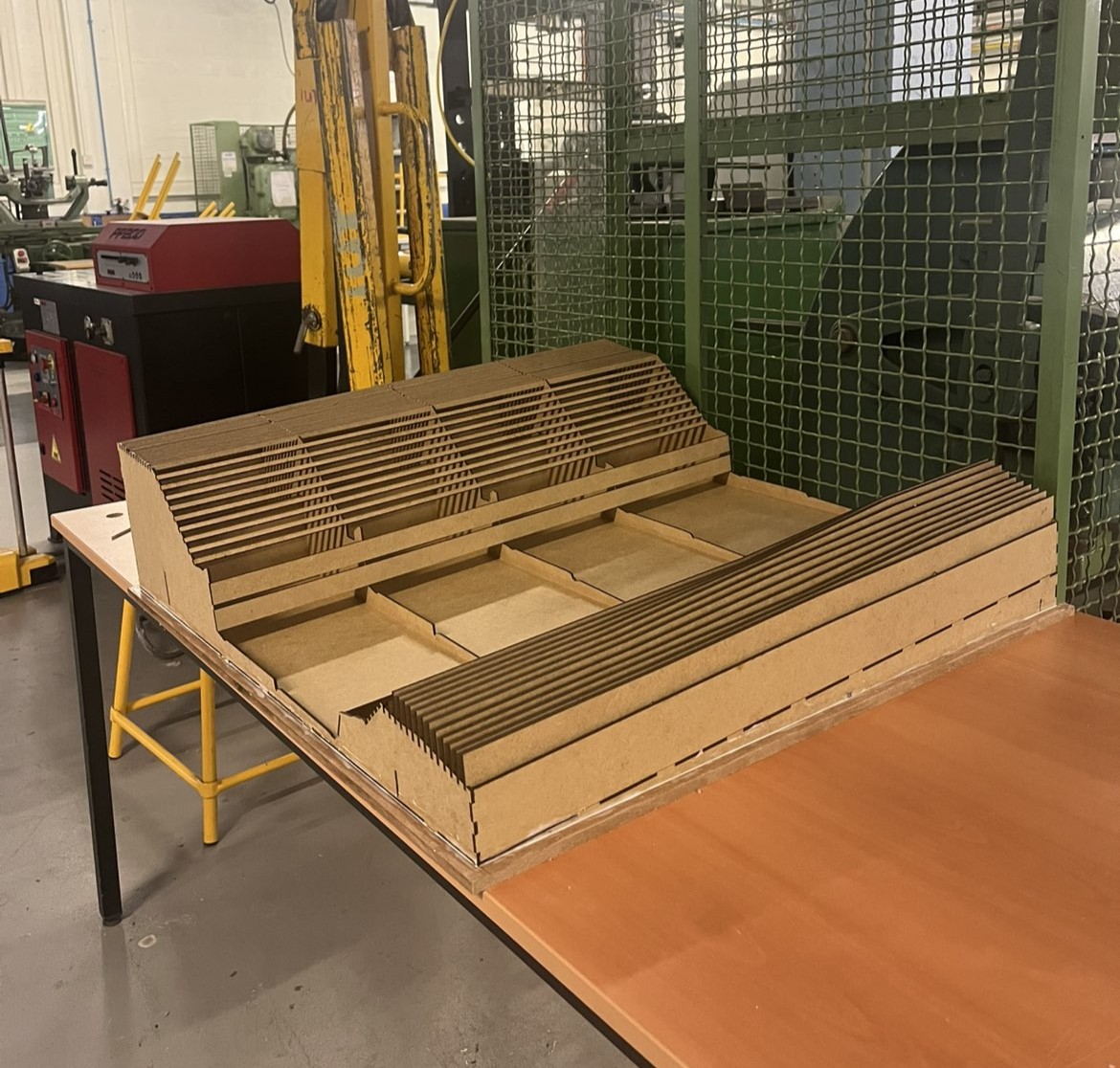

Etapes de réalisation de la maquette

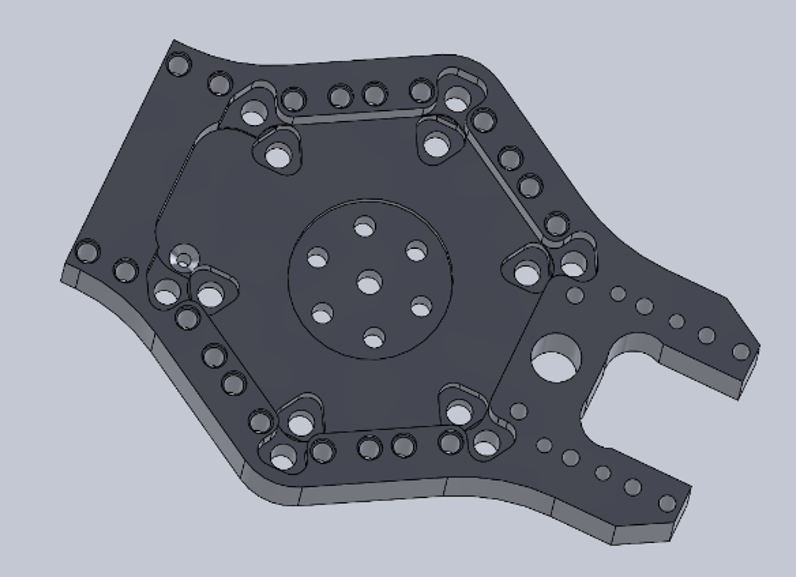

- AC33.02 | Mettre en œuvre les outils métiers adaptés pour produire une solution complexe optimale au regard du cahier des charges initial Etude pour la fabrication d'un porte outils KUKA
Dans le cadre de ce projet, nous avons étudié une pièce mécanique existante dans le but de la refabriquer, en respectant au mieux ses caractéristiques et les exigences initiales.

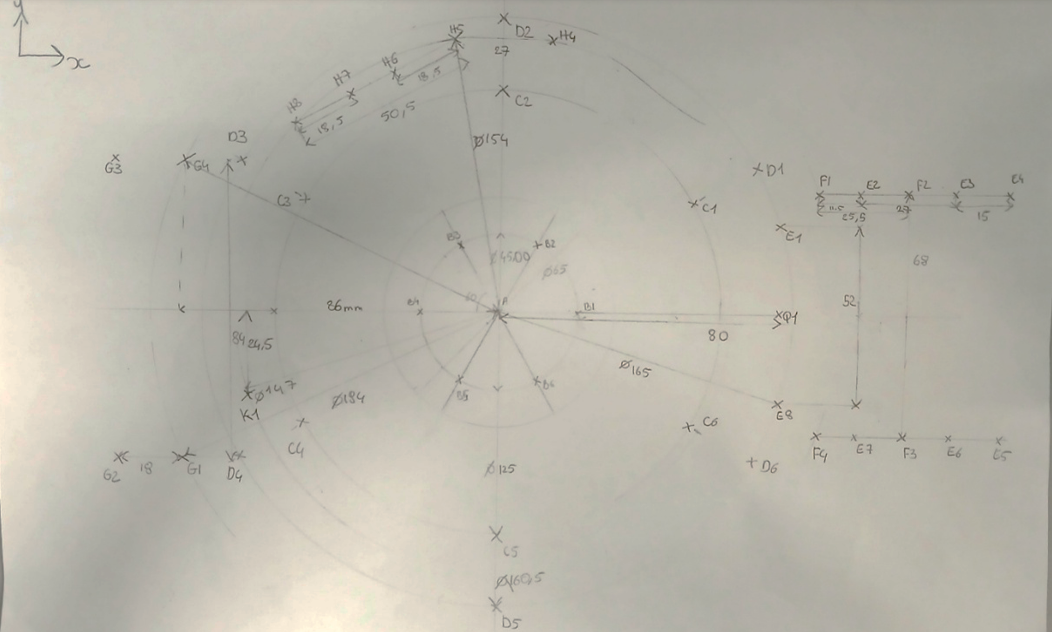

Dans un premier temps, nous avons réalisé une prise de cotes précise de la pièce afin de collecter l’ensemble des données nécessaires à sa reproduction. Cette étape était essentielle pour garantir la fidélité du modèle et assurer la conformité de la future pièce fabriquée.
Nous avons ensuite utilisé un logiciel de CAO pour modéliser la pièce en 3D, en intégrant ses caractéristiques géométriques et fonctionnelles. Cet outil métier nous a permis de construire un modèle numérique exploitable, de vérifier la cohérence des dimensions relevées et d’anticiper d’éventuelles difficultés de fabrication.
Dans un troisième temps, nous avons mobilisé des outils de FAO afin de générer un programme d’usinage adapté. Cette étape consistait à traduire le modèle numérique en instructions exploitables par une machine-outil, en choisissant les stratégies d’usinage appropriées (choix des outils, trajectoires, conditions de coupe). Ces choix ont été déterminants pour optimiser la fabrication en termes de précision, de temps et de qualité.
L’enchaînement de ces outils (prise de mesures, CAO, FAO) nous a permis de construire une démarche cohérente et complète, allant de l’analyse d’une pièce existante jusqu’à sa fabrication. Leur utilisation combinée garantit une solution technique fiable, conforme aux exigences initiales et optimisée dans sa réalisation.
Ce projet m’a permis de développer ma capacité à choisir et utiliser les outils métiers adaptés à chaque étape du processus, en assurant la continuité entre les données techniques et leur exploitation pour la production. Il met en évidence l’importance de maîtriser ces outils pour répondre efficacement à un besoin industriel et produire une solution complexe de manière optimale.

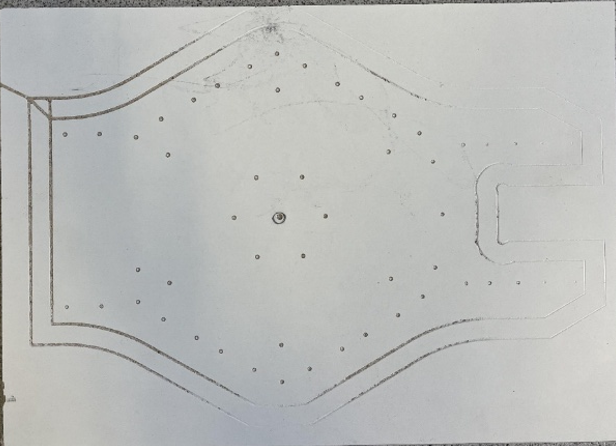

Préparation de l'usinage
- AC33.03 | Elaborer un dossier technique exhaustif pour des pièces/systèmes complexes en mettant en œuvre les outils métiers Elaboration d'un avant-projet
Dans le cadre du TP d’ingénierie des process, nous avons réalisé un avant-projet de fabrication en suivant une démarche complète d’industrialisation.

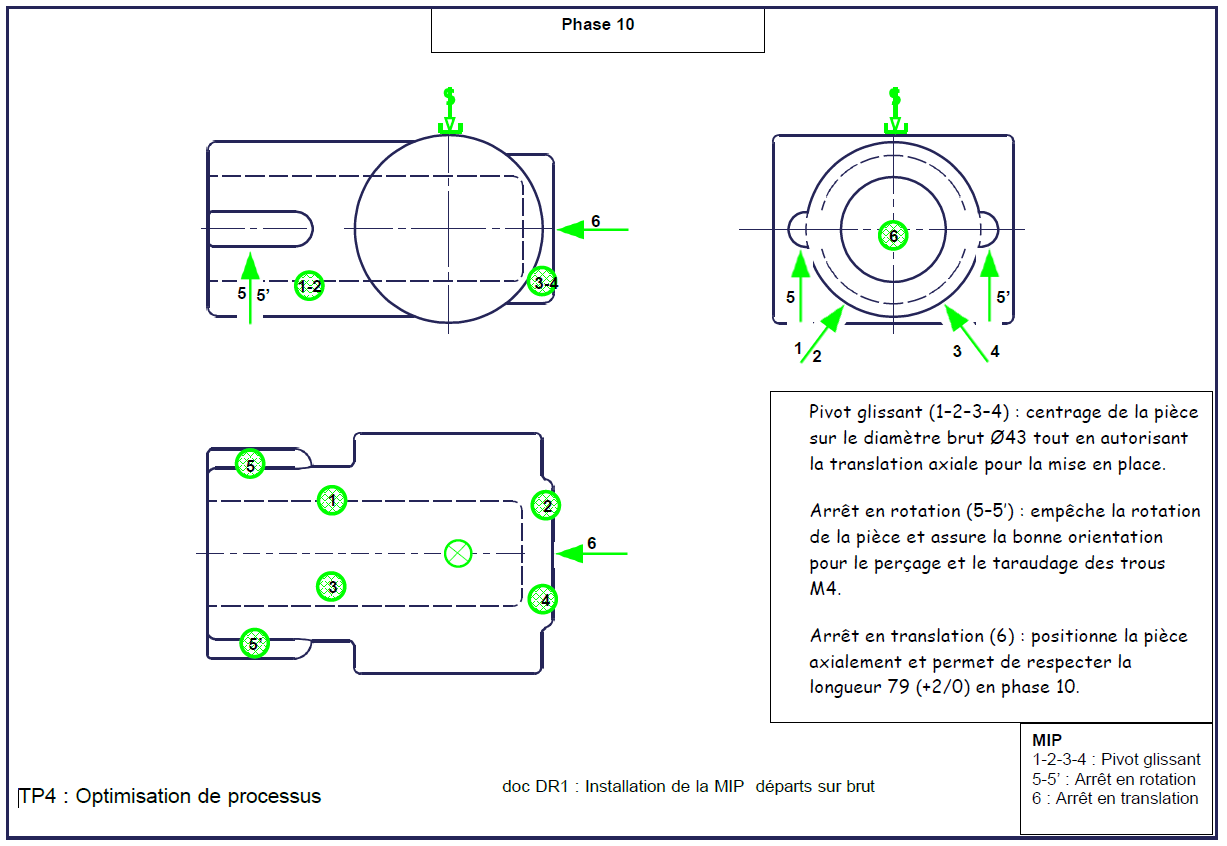

À partir du modèle de la pièce fourni, nous avons construit une Méthode d’Industrialisation du Produit (MIP), qui constitue une base essentielle du dossier technique. Cette étape nous a permis de structurer l’ensemble des opérations nécessaires à la fabrication, en identifiant précisément les différentes phases d’usinage.

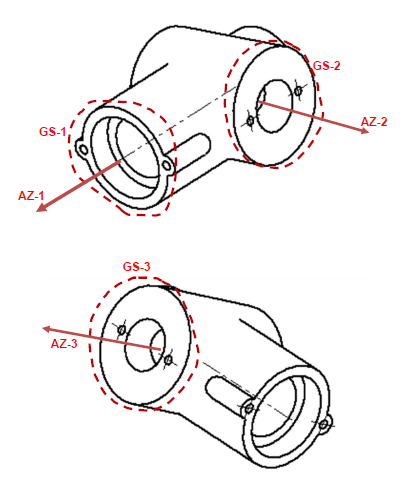

Nous avons ensuite procédé au groupement des surfaces en fonction de leurs caractéristiques géométriques et de leurs exigences de précision. Cette analyse a permis d’organiser les opérations de manière cohérente et d’optimiser les séquences d’usinage, élément clé dans la construction d’un dossier technique rigoureux.

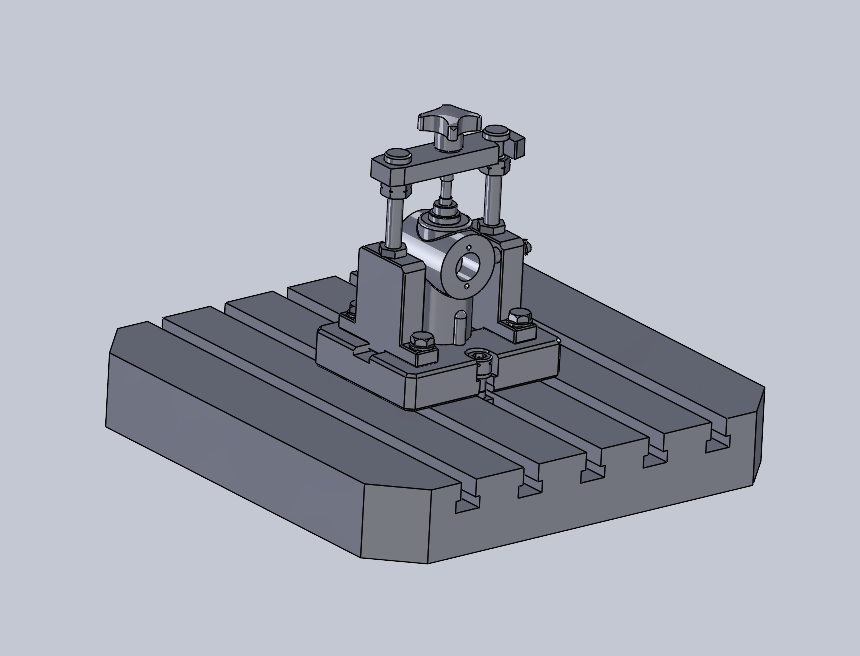

Le choix du posage de la pièce sur la palette a également fait l’objet d’une étude détaillée. Nous avons pris en compte les contraintes de maintien, de stabilité, de précision ainsi que l’accessibilité des outils pour garantir la faisabilité des opérations. Cette étape est essentielle pour assurer la reproductibilité et la fiabilité du procédé de fabrication.
Enfin, nous avons sélectionné les outils coupants adaptés à chaque opération, en fonction du matériau, des conditions de coupe et des tolérances à respecter. Ce choix contribue directement à la qualité de la pièce finale et à l’optimisation du processus d’usinage.
L’ensemble de ces éléments constitue un dossier technique structuré et complet, intégrant toutes les informations nécessaires à la fabrication de la pièce. Ce projet m’a permis de comprendre l’importance de formaliser et d’organiser les données techniques de manière exhaustive, afin de garantir une production maîtrisée et conforme aux exigences.
Ce TP met en évidence ma capacité à utiliser les outils métiers pour construire un dossier technique fiable, exploitable et adapté à un système complexe, en assurant la cohérence entre les choix de fabrication et les contraintes techniques.
Industrialisation et préparation à la réalisation
